一、省煤器的作用和種類

     （一）省煤器的作用

      利用鍋爐尾部煙氣的熱量加熱鍋爐給水。

     節省燃料

     改善了汽包的工作條件。

     降低了鍋爐造價。

     （二）省煤器的種類

     材料為鋼管。

     按出口水溫分為沸騰式和非沸騰式省煤器。

二、省煤器的結構及布置

（一）結構及工作原理

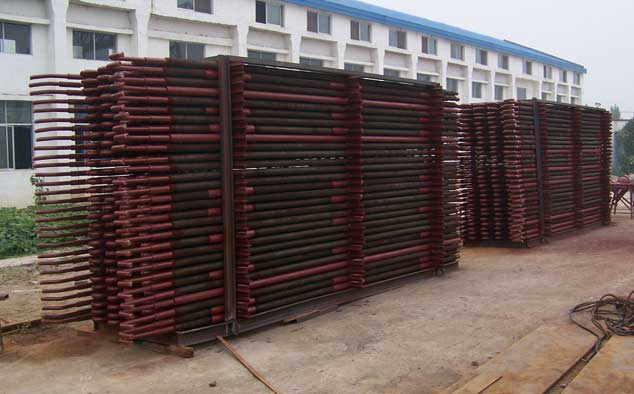

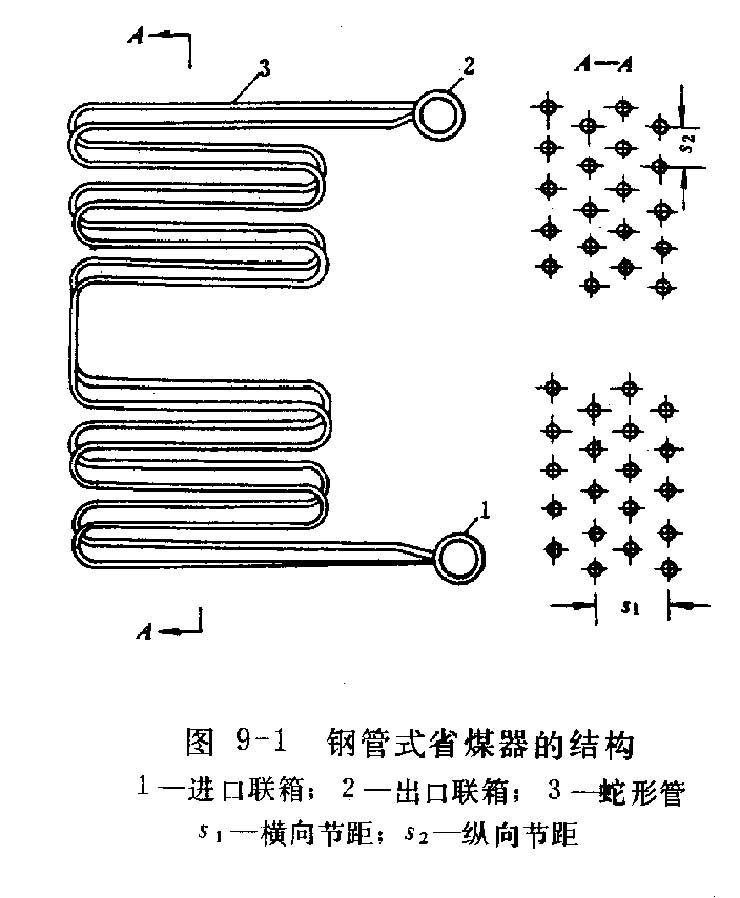

結構如圖所示。         省煤器按高度可分成幾段，每段高度為1 ~ 1.5m，段間空間為0.6~0.8m；省煤器與其相鄰的空氣預熱器之間應留0.8 ~  1m高的空間。

L        工作原理：省煤器一般多臥式布置在尾部煙道中，其工作原理：利用水在蛇形管內自下而上流動，煙氣在管外自上而下橫向沖刷管壁，以實現煙氣與給水之間的熱量交換。

L          省煤器大多采用光管受熱面，省煤器的膜式受熱面是很有前途的，優點是強化傳熱，節約材料，減少磨損。

二）省煤器的布置

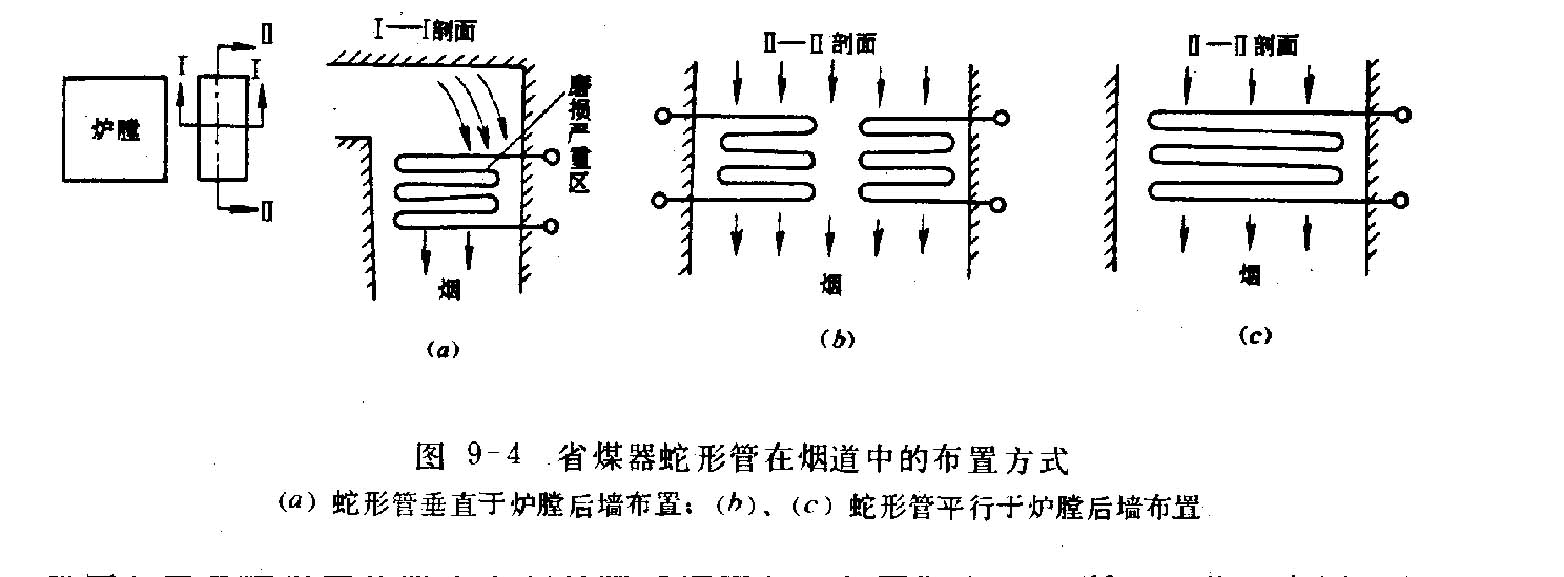

       （1）按蛇形管的排列方式可分為順列布置和錯列布置兩種。錯列布置傳熱效果好，結構緊湊并能減少積灰，得到廣泛采用。

       （2）按蛇形管在煙道中的放置方式有縱向布置和橫向布置兩種。

     縱向布置定義：

         橫向布置定義：

三）省煤器的支吊方式

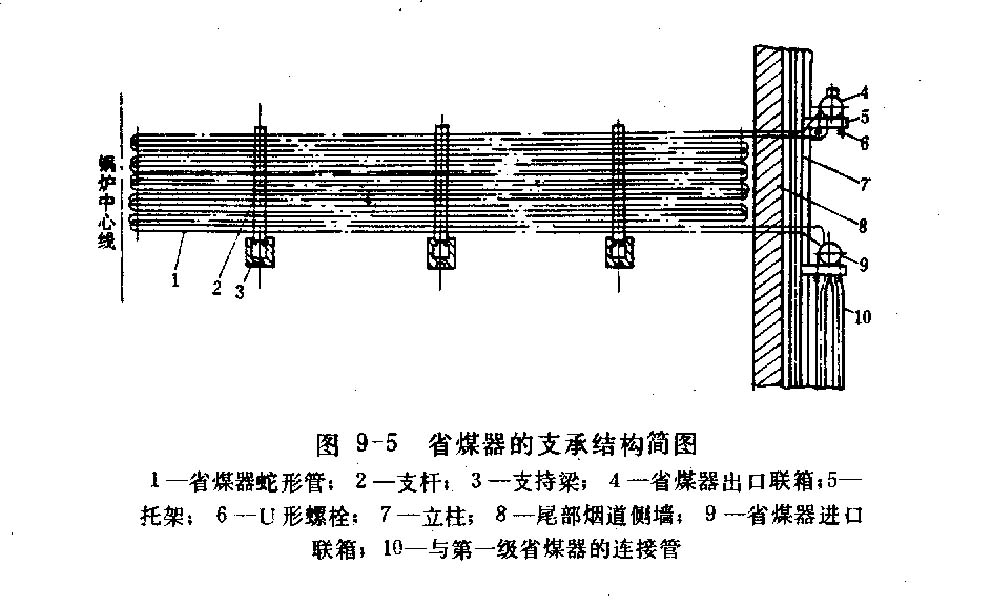

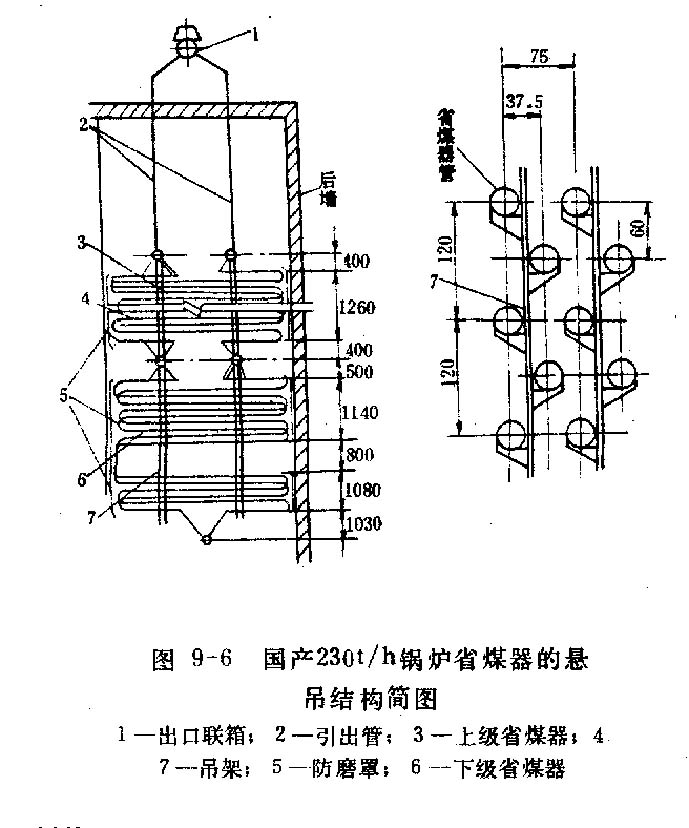

          方式：支承結構與懸吊結構兩種。省煤器用懸吊結構時，一般省煤器出口聯箱引出管就是懸吊管，用省煤器出口給水來進行冷卻，工作可靠。

四）省煤器引出管與汽包的連接

    為避免在汽包壁上因溫差熱應力或金屬熱疲勞使汽包產生裂紋，在省煤器引出管與汽包連接處加套管，防止汽包壁的損傷。

三、省煤器設計中應考慮的問題

    1）省煤器蛇形管中的水流速度影響         省煤器蛇形管中的水流速度影響傳熱和管內壁金屬的腐蝕。一般沸騰式省煤器蛇形管進口水速不應低于1.0m/s。

     2）省煤器管外煙速的影響

     省煤器管外煙速應考慮傳熱、磨損和積灰三方面的影響。

     一般，在7 ~ 13m/s的范圍內選取。

四、省煤器的啟動保護

     原因：省煤器起動時，常是間斷給水，省煤器中的水處于停滯狀態。易造成管壁超溫?zé)龎摹?/strong>

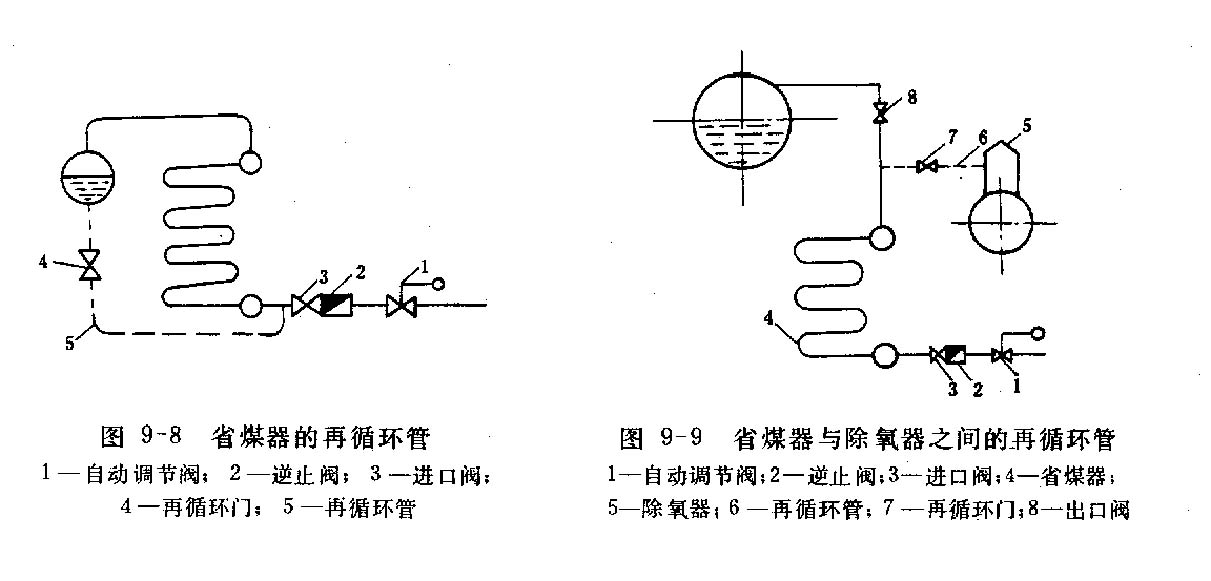

     一般保護方法是在省煤器進口與汽包下部之間裝有不受熱的再循環管。或是在省煤器出口與除氧器之間裝有一根帶閥門的再循環管。
